Feb
4
[可能會損壞你的設備,請自行決定要不要照做]

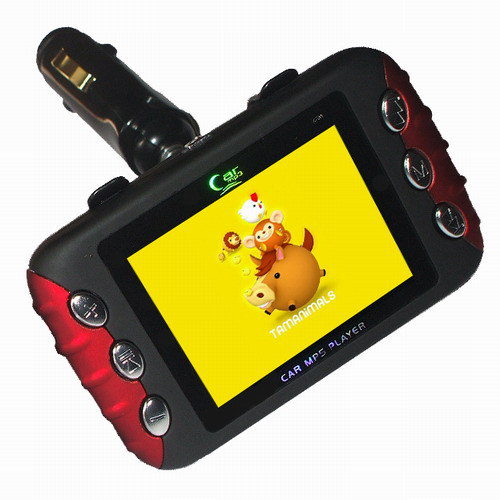

上個星期在網拍買了Car MP5 Player來當作車上的音響..(借一下別人的產品圖)
規格
前天在用的時候....竟然出現紅色的螢幕...我咧..叮咚咧..,本想直接寄回去給原賣家作維修的,這時工程師的本性慾望高過了想要去寄的能量...
故障的情況如下...
可以開機...但是過2~3秒後螢幕就變成紅色的,但是還是可以按東按西的,只剩可以撥MP3,其他的功能選單還在,可是都失效了
這個台機器的處理器是用瑞芯微的RK2705,在網路找資源的時候,很多人都有類似的情況,主要是硬體架構的問題,因為韌體是存在FLASH上的,然後有一些設定程式是會將記錄回寫到FLASH的,應該在這個時存,這時候,代事就這麼發生了,可以上網找關鍵字"紅屏"
瑞芯微-->這個最早是在某賣家的問與答看到的回的是(瑞星微),不是正確的前面那個..害我當時找不到相關的資料
因為判定是韌體故障,所以找很多要刷韌體的工具,其中有一種方法是使用工廠的量產工具,先要修改驅動程式..這招行不通
其他方法 請參考 瑞芯微27XX主控MP4固件升级的N种方法
我採行的是第二種方法,先將開關切到OFF,再連接MP5
在連接MP5後,隨身碟內建立下面六個空檔案
HX.HX
RKUSB.TAG
YUXTEST.1YUX
YUXTEST3.YUX
YUXTEST4.YUX
YUXTEST.YUX
檔案這裡有請下
再將MP5移除,重新連接..就會看到多一個60M的隨身碟的磁碟槽,我重新連接MP5的時候,因為隱藏的磁碟檔案系統損毀造成當機,所幸電腦重開機就好了。這時你看到的那個多出來的磁碟槽就是MP5的系統槽。
在來是韌體的部份... 我是到這裡
http://mympx.org/Downloads/p13_sectionid/21/p13_fileid/42 下載的
或從本站下載 Car MP5 Player 4GB (Rockchip RK2705 or RK2706) firmware v2.2.rar
再來是將那一個60M的磁碟槽格式化...,原本我是要將檔案拷貝進去的,只是....檔案格式損毀了,不能使用這招,還有點怕怕的,本來要拷貝韌體出來的,預防萬一,沒想到不行只好賭賭看。
將韌體解壓縮後....存進MP5的系統槽,將USB隨身碟自電腦移除,記得要用正確的移除方式。
再將剛剛建立的那六個空檔案刪除MP5的系統碟就會隱藏了。
本來還想.寫這台機器的操作方法,因為他的說明書...寫的太簡單了...一張小紙片..鬼才看的懂..沒想到它就先掛了
有興趣的話這裡有一些改機的資源--http://bbs.iopen.com.cn/showtopic-103306.aspx
上個星期在網拍買了Car MP5 Player來當作車上的音響..(借一下別人的產品圖)
規格
引用
Display size: 2.4 inch TFT color screen display
Built-in 2GB
External Memory slot: support the SD/MMC expansion card
With USB port and 3.5 mm earphone slot
Support: E-book brower
Music player: support: MP3, WMA, WAV, DRM, OGG, APE, FLAC format
Video player: support: RMVB/RM/AVI format
Picture browser support: JPEG, BMP, GIF format
7EQ: Normal/ Rock/ Pop/ Classic/ 3D/ Jazz/ Bass
Operating Frequency: 87.5-108MHZ
Remote control
Power supply: DC 12-24V
Built-in rechargeable battery
Dimension: 90 × 55 × 14mm
Support languages: Chinese, English
Built-in 2GB
External Memory slot: support the SD/MMC expansion card
With USB port and 3.5 mm earphone slot
Support: E-book brower
Music player: support: MP3, WMA, WAV, DRM, OGG, APE, FLAC format
Video player: support: RMVB/RM/AVI format
Picture browser support: JPEG, BMP, GIF format
7EQ: Normal/ Rock/ Pop/ Classic/ 3D/ Jazz/ Bass
Operating Frequency: 87.5-108MHZ
Remote control
Power supply: DC 12-24V
Built-in rechargeable battery
Dimension: 90 × 55 × 14mm
Support languages: Chinese, English
前天在用的時候....竟然出現紅色的螢幕...我咧..叮咚咧..,本想直接寄回去給原賣家作維修的,這時工程師的本性慾望高過了想要去寄的能量...
故障的情況如下...
可以開機...但是過2~3秒後螢幕就變成紅色的,但是還是可以按東按西的,只剩可以撥MP3,其他的功能選單還在,可是都失效了
這個台機器的處理器是用瑞芯微的RK2705,在網路找資源的時候,很多人都有類似的情況,主要是硬體架構的問題,因為韌體是存在FLASH上的,然後有一些設定程式是會將記錄回寫到FLASH的,應該在這個時存,這時候,代事就這麼發生了,可以上網找關鍵字"紅屏"
瑞芯微-->這個最早是在某賣家的問與答看到的回的是(瑞星微),不是正確的前面那個..害我當時找不到相關的資料
因為判定是韌體故障,所以找很多要刷韌體的工具,其中有一種方法是使用工廠的量產工具,先要修改驅動程式..這招行不通
其他方法 請參考 瑞芯微27XX主控MP4固件升级的N种方法
我採行的是第二種方法,先將開關切到OFF,再連接MP5
在連接MP5後,隨身碟內建立下面六個空檔案
HX.HX
RKUSB.TAG
YUXTEST.1YUX
YUXTEST3.YUX
YUXTEST4.YUX
YUXTEST.YUX
檔案這裡有請下
下載檔案 (已下載 1795 次)
再將MP5移除,重新連接..就會看到多一個60M的隨身碟的磁碟槽,我重新連接MP5的時候,因為隱藏的磁碟檔案系統損毀造成當機,所幸電腦重開機就好了。這時你看到的那個多出來的磁碟槽就是MP5的系統槽。
在來是韌體的部份... 我是到這裡
http://mympx.org/Downloads/p13_sectionid/21/p13_fileid/42 下載的
或從本站下載 Car MP5 Player 4GB (Rockchip RK2705 or RK2706) firmware v2.2.rar
再來是將那一個60M的磁碟槽格式化...,原本我是要將檔案拷貝進去的,只是....檔案格式損毀了,不能使用這招,還有點怕怕的,本來要拷貝韌體出來的,預防萬一,沒想到不行只好賭賭看。
將韌體解壓縮後....存進MP5的系統槽,將USB隨身碟自電腦移除,記得要用正確的移除方式。
再將剛剛建立的那六個空檔案刪除MP5的系統碟就會隱藏了。
本來還想.寫這台機器的操作方法,因為他的說明書...寫的太簡單了...一張小紙片..鬼才看的懂..沒想到它就先掛了
有興趣的話這裡有一些改機的資源--http://bbs.iopen.com.cn/showtopic-103306.aspx
Feb
1
在網拍買了...車載MP3,買了3個(借一下別人的產品圖),一個138元...不過已經找不到這種價格了
拆開裡面一看,應該可以改成,接一般的放大器做為輸出,一機兩用,不透過FM接收,聲音會更漂亮些

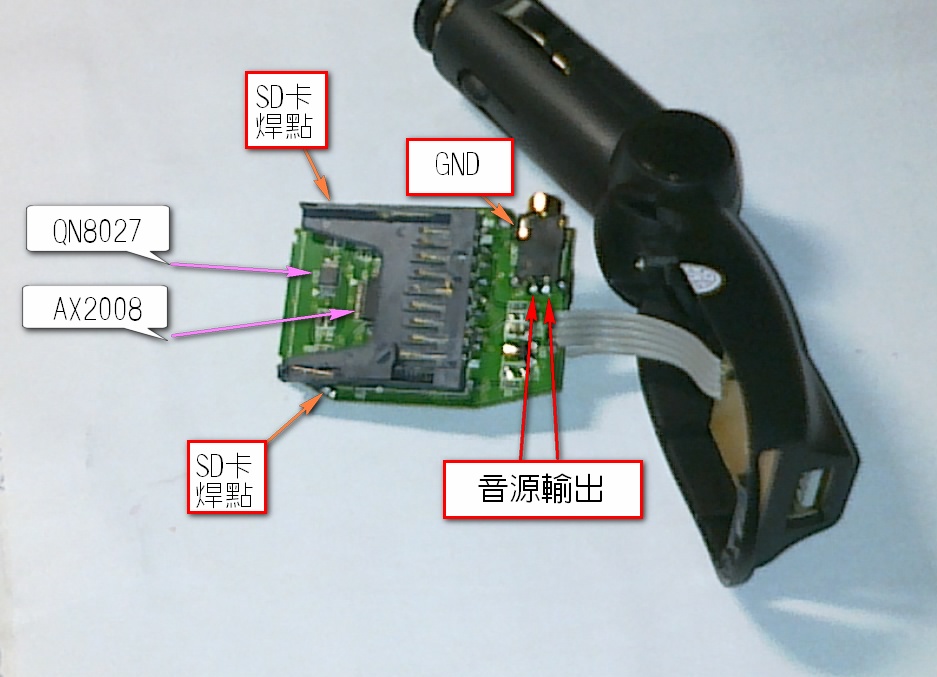

裡面最主要的兩個主動元件就
1.AX2008:為MCU,主要負責MP3解碼,有USB HOST介面,SD讀卡介面等
2.QN8027:為FM發射,只要2個外部被動元件就可以動作了
本來想說從 QN8027下手,看左右聲道的輸入在那裡,雖然只有10個腳位....
找了網路可以用的資源,還是沒看到這個IC的相關資料
只好對外部的輸入孔下手...程式在設定上,如果不接SD卡或隨身碟,就會出現外部音源輸入
我在想這應該是下手的好地方,果然沒錯..
中在檢查的過程..不小心把排線弄斷了,只好重新接,因為孔距實在太小了,家裡的烙鐵太難用了焊錫也不好上,搞了好久才用小刀搞定
最後完成沒拍照!!
拆開裡面一看,應該可以改成,接一般的放大器做為輸出,一機兩用,不透過FM接收,聲音會更漂亮些
裡面最主要的兩個主動元件就
1.AX2008:為MCU,主要負責MP3解碼,有USB HOST介面,SD讀卡介面等
2.QN8027:為FM發射,只要2個外部被動元件就可以動作了
本來想說從 QN8027下手,看左右聲道的輸入在那裡,雖然只有10個腳位....
找了網路可以用的資源,還是沒看到這個IC的相關資料
只好對外部的輸入孔下手...程式在設定上,如果不接SD卡或隨身碟,就會出現外部音源輸入
我在想這應該是下手的好地方,果然沒錯..
中在檢查的過程..不小心把排線弄斷了,只好重新接,因為孔距實在太小了,家裡的烙鐵太難用了焊錫也不好上,搞了好久才用小刀搞定
最後完成沒拍照!!
Jun
10
由於案例因為需要螢幕的畫面轉到電視上面所以,需要將訊號同步傳送到電視畫面,但有時會將TV-out訊號連接線斷開,在開機時顯示卡無法偵測到TV-Out上有迴路,故僅會有VGA上有訊號。
使用者為一不會操作電腦的老人家,故必需設定不管有沒有連接 TV-Out 接頭時,均將VGA訊號同步輸出到Video。
使用的顯示卡為 GV-NX72G512P2 晶片組為 Nvidia 7200GS
以下就看圖說故事了..
1.開啟顯示器內容

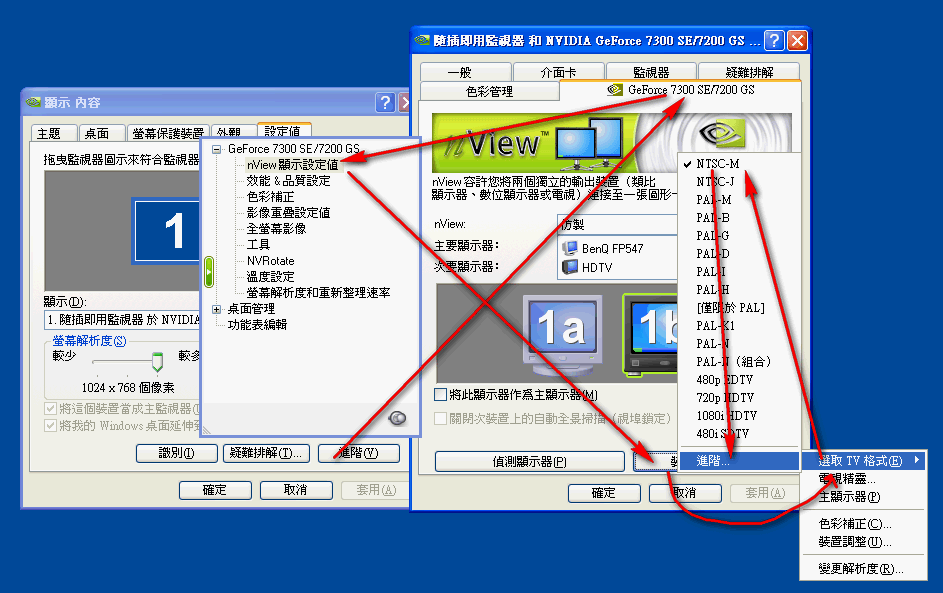

2.設定顯示輸出

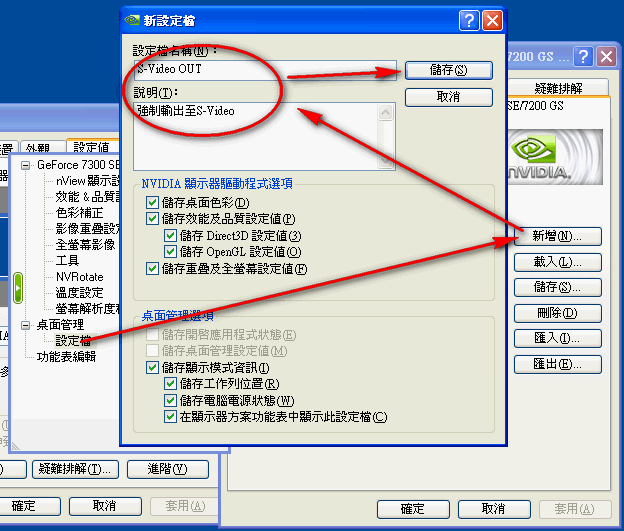

3.將設定值存檔
完成收工..
這樣下回開機時沒接Video訊號線時,開機完成後再接也可以,就不需要重開機了
使用者為一不會操作電腦的老人家,故必需設定不管有沒有連接 TV-Out 接頭時,均將VGA訊號同步輸出到Video。
使用的顯示卡為 GV-NX72G512P2 晶片組為 Nvidia 7200GS
以下就看圖說故事了..
1.開啟顯示器內容
2.設定顯示輸出
3.將設定值存檔
完成收工..
這樣下回開機時沒接Video訊號線時,開機完成後再接也可以,就不需要重開機了
Jan
31
LCD STUDIO: http://www.lcdstudio.com/site20/home.php
LCDINFO: http://www.skippari.net/lcd/index.html
LCDHYPE: http://www.lcdhype.de.vu/
LCDINFO: http://www.skippari.net/lcd/index.html
LCDHYPE: http://www.lcdhype.de.vu/
Jan
30
IPCOP LCD顯示設定模組
LCD是使用 HD44780 字元型顯示器 規格有很多 接腳的部份則都相容,在這裡建議可以選用20x4的規格,在我實做是使用16x2的規格
線路如下圖 , 其中可變電阻10K是調整LCD顯示器的明亮度
有另外可以簡略的線路,其中Printer Port 18~25腳建議與上圖接法相同
線路要用那一個自已選擇..我是選第二個,電源的部份可以使用USB接頭,裝的時候才不用再開機殼,我使用的是大4D的接頭
硬體線路實作的方式可以參考http://electronics-lab.com/projects/pc/020/index.html圖很多,看圖一步一步做
做好之後可以,使用Windows的LCD顯示程式測試一下(連結網站)
http://lcdsmartie.sourceforge.net/
1.在IPCOP 的WEB 設定介面開啟 SSH連線功能
2.使用SSH連線連入IPCOP ,可以使用WinSCP這支程式連線上傳檔案或修改檔案,檔案建議上傳至root路徑中
WINSCP
LCDProc
3.在IPCOP主控端 切換至 root資料夾中
4.下指令
==== 開始 ====
cd /root
tar vzxf lcdprocHD44780-10.tar
cd /lcdprocHD44780-10
./install -i
==== 結束 ====
5.若要執行 則下指令
lcdstart
停上執行為
lcdstop
6.若要一開機就執行 /root/lcdprocHD44780-10/lcdstart 的檔案內容加入到 /etc/rc.d/rd.local 這個檔案中即可
附件檔為 設定檔原始的設定檔有問題,所以要上傳至 /etc 的目錄中
LlCDd.conf(硬體參數檔) 及 lcdproc.conf (LCD顯示設定檔)
所有上傳的檔案已都壓縮為 RAR格式,需先解壓縮
完成的實品(由於LCD是動態顯示的,在拍攝會有些不清楚)
LCD是使用 HD44780 字元型顯示器 規格有很多 接腳的部份則都相容,在這裡建議可以選用20x4的規格,在我實做是使用16x2的規格
線路如下圖 , 其中可變電阻10K是調整LCD顯示器的明亮度
有另外可以簡略的線路,其中Printer Port 18~25腳建議與上圖接法相同
線路要用那一個自已選擇..我是選第二個,電源的部份可以使用USB接頭,裝的時候才不用再開機殼,我使用的是大4D的接頭
硬體線路實作的方式可以參考http://electronics-lab.com/projects/pc/020/index.html圖很多,看圖一步一步做
做好之後可以,使用Windows的LCD顯示程式測試一下(連結網站)
http://lcdsmartie.sourceforge.net/
1.在IPCOP 的WEB 設定介面開啟 SSH連線功能
2.使用SSH連線連入IPCOP ,可以使用WinSCP這支程式連線上傳檔案或修改檔案,檔案建議上傳至root路徑中
WINSCP
下載檔案
LCDProc
下載檔案
3.在IPCOP主控端 切換至 root資料夾中
4.下指令
==== 開始 ====
cd /root
tar vzxf lcdprocHD44780-10.tar
cd /lcdprocHD44780-10
./install -i
==== 結束 ====
5.若要執行 則下指令
lcdstart
停上執行為
lcdstop
6.若要一開機就執行 /root/lcdprocHD44780-10/lcdstart 的檔案內容加入到 /etc/rc.d/rd.local 這個檔案中即可
附件檔為 設定檔原始的設定檔有問題,所以要上傳至 /etc 的目錄中
LlCDd.conf(硬體參數檔) 及 lcdproc.conf (LCD顯示設定檔)
下載檔案
所有上傳的檔案已都壓縮為 RAR格式,需先解壓縮
完成的實品(由於LCD是動態顯示的,在拍攝會有些不清楚)
